M106BSNx 125K串口接口新款模塊

品牌： 圓志
單價： 面議
起訂：
供貨總量：
發貨期限： 自買家付款之日起 3 天內發貨
所在地： 北京市 通州區
有效期至： 長期有效
最后更新： 2025-03-25 15:41
瀏覽次數： 129

公司基本資料信息
詳細說明


型號 簡要區別
M106BSN-9600
 UART接口,波特率9600,5V供電
M106BSN-19200
 UART接口,波特率19200,5V供電
M106BSNL-9600
 UART接口,波特率9600,3.3V供電
M106BSNL-19200
 UART接口,波特率19200,3.3V供電



>>產品描述



  • M106BXN新款非接觸ID卡射頻讀卡模塊采用125K射頻基站，為圓志公司新一代ID卡讀卡模塊
  • 以UART接口輸出ID卡卡號
  • 采用全新的設計方案，性能更優，穩定性，耐用性更好

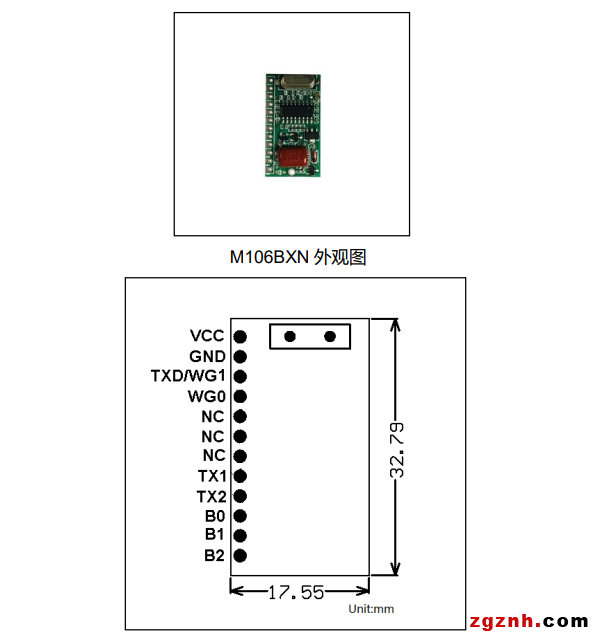

  • 超小尺寸，僅32.5X17.5mm (DIP26)
  • 該讀卡模塊完全支持EM、TK及其125K兼容ID卡片的操作
  • 自帶看門狗
  • UART接口適用于PC機或UART的單片機，波特率9600或19200可選
  • 目前廣泛應用于門禁考勤，汽車電子感應鎖配套，辦公商場/洗浴中心儲物箱的安全控制，各種防偽系統及生產過程控制



>>功能描述

>>配套天線

型號
 外形尺寸
 讀卡距離（與卡片有關>
T106B
 60X80mm
 60~80mm
T106C
 60X60mm
 60~80mm
T106D
 45X32mm
 40~60mm
T106H
 44X20mm
 30~40mm
T106I
 外徑23.5mm 內徑20mm
 20~30mm
T106J
 29X22mm
 20~30mm
T106K
 外徑10mm內徑4.5mm厚3mm
 20~30mm

>>主要技術指標



  • 讀寫距離:20-100mm（與天線的尺寸有關，天線對應T106B/C/D/H/I/J型號）
  • 通訊方式：UART接口
  • 電源：5V或3.3V
  • 讀卡電流：約30mA(DC5V下測試)
  • 工作溫度：-10℃～+70℃
  • 外形尺寸：32.5X17.5mm （DIP26），2.54管腳間距





>>型號間主要區別

型號 主要區別 支持卡片類型
M106BSN-9600
 UART接口,波特率9600,5V供電
 EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BSN-19200
 UART接口,波特率19200,5V供電
 EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BSNL-9600
 UART接口,波特率9600,3.3V供電
 EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BSNL-19200
 UART接口,波特率19200,3.3V供電
 EM4001,EM4100,TK4001,TK4100及其兼容卡
