VT-CC1310-433M無線模塊基于TI高性系統芯片(SoC)CC1310設計，集成了高性能的RF收發器和工業級ARM^®Cortex^®-M3控制器，是一款完整的、體積小巧的、低功耗的無線收發模塊。

模塊把ARM控制器的所有GPIO都引出來，方便用戶使用控制器的所有資源。另外，集成了所有RF相關的外圍電路，用戶不需要對射頻電路設計深入了解，就可以使用本模塊輕易地開發出性能穩定、可靠性高的無線產品。

基本特點

● 433MHz無線收發器，可定制315M/470M/510M/779M/868M/915M

● 支持(G)FSK、OOK、MSK調制

● 輸出功率從-10dBm 到+14dBm可調

● 在Long-Range Mode模式下，靈敏度達-124dBm

● 傳輸數率從0.625bps到4Mbps可調

● 硬件支持前向糾錯、數據白化、CRC校驗

● 硬件支持8.2.15.4g

● 支持自動LBT和CCA功能

● 支持?jǐn)?shù)字RSSI輸出

● 高穩定性，可靠性達到工業級別

● 低功耗，1.8V~3.8V供電

應用范圍

● 無線計量和無線智能電網

● 物流跟蹤、倉庫巡檢、電子標簽等

● 工業儀器儀表無線數據采集和控制

● 住宅與建筑物(智能家居)控制

● 電子消費類產品無線遙控

● 無線報警與安全系統

● 無線傳感器網絡

● 醫療檢測

技術參數

測試條件：Ta=25℃，VCC=3.3V

備注：

1． 模塊的通信速率會影響通信距離，速率越高，通信距離越近。

2． 模塊的通信速率會影響接收靈敏度，速率越高，靈敏度越低。

3． 模塊的供電電壓會影響發射功率，在工作電壓范圍內，電壓越低，發射功率越小。

4． 模塊的工作溫度變化時，中心頻率會改變，只要不超出工作溫度范圍，不影響應用。

5． 天線對通信距離有很大的影響，請選用匹配的天線并正確安裝。

6． 模塊的安裝方式會影響通信距離。

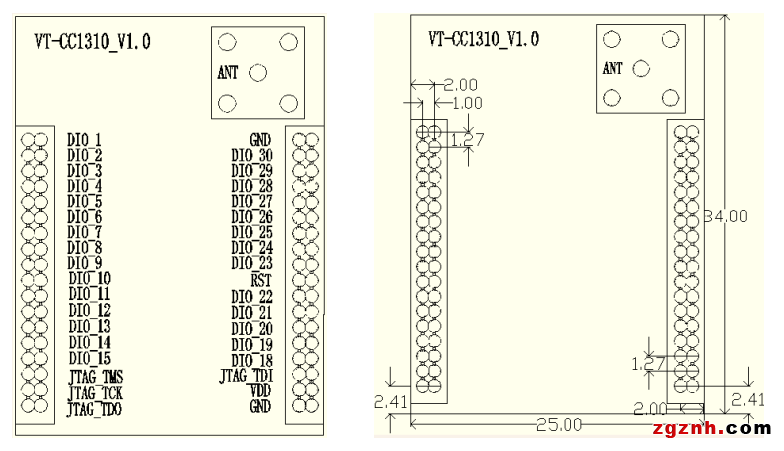

引腳說明

程序開發

1. 我們提供開發套件VT-CC1310-LaunchPad，幫助用戶快速建立和熟悉開發環境。

2. 我們可以提供例程，或者在TI官網www.ti.com上可找到。
