在工廠里，觸摸屏往往位于程控室內，作為控制多個不同位置PLC的主站設備。因?yàn)橛|摸屏和plc所處位置距離較為分散，重新鋪設電纜線工期長，成本高，故采用無線方式解決觸摸屏與PLC之間的通訊問題。

一、方案概述

本方案是威綸通觸摸屏與三菱FX3U PLC基于三菱協議下的無線通信實現方法。此方案中威綸通觸摸屏作為主站，兩臺三菱FX3U PLC（485BD擴展）作為從站，并采用西安達泰電子日系PLC無線通訊終端——DTD435MC-V96，作為實現無線通訊的硬件設備。

無線網絡圖 ▼

通過西安達泰電子 DTD435MC-V96方便實現無線網絡，無需更改網絡參數直接替換有線連接。

plc無線通訊,485無線傳輸通訊模塊,三菱plc無線模塊,多臺PLC無線通訊,plc實現無線通訊,遠程無線通信,plc和觸摸屏通訊,西安達泰電子,PLC無線通訊方案

二、測試設備與參數

● 三菱PLC型號：FX3U × 2臺

● 觸摸屏型號：TK6071IQ × 1臺

● PLC擴展：FX3U-485BD × 2塊

● 達泰電子日系PLC無線通訊終端——DTD435MC-V96 × 3塊

● 觸摸屏數據線：觸摸屏Rs485數據線 × 1根

● 主從關系：1主2從

● 通訊協議：三菱協議

● 通訊接口：Rs485接口（兩線制）

● 通訊參數：9600，7，N，1

● 供電：9-24VDC

● 傳輸距離：100米，500米，1KM，3KM，20KM

三、達泰日系PLC無線通訊終端--DTD435M

DTD435M是針對日系PLC的通訊特點而開發的工業級無線通訊產品，內嵌Rs232/Rs485雙接口，自適應三菱N：N協議、歐姆龍HOST link協議，臺達及永宏等Modbus RTU協議。該產品可以與日系PLC組成無線測控網絡，可靠傳輸距離達到3km以上，并集成EMI抗干擾濾波單元。經過了八年以上工業現場運行考驗，可確保長期工作于惡劣環境及工業場合。

■ 主 要 特 征:

◆ 直接代替有線RS485方案，實現無線組網通訊；

◆ 全數字無線加密方式，保證數據安全可靠；

◆ 直流9~24V寬電源電壓供電，平均工作電流小于50mA；

◆ 精美鋁合金外殼：120×105×30mm，4個條形安裝固定孔；

◆ 支持標準串口協議：Modbus RTU協議、N:N協議

四、接線方式

1.觸摸屏與達泰無線設備的接線

步：將觸摸屏Rs485數據線紅色導線與DTD435MC的A端口相連接； 將觸摸屏Rs485數據線黑色導線與DTD435MC的B端口相連接

步：給無線通訊終端接入天線

第三步：全部接線結束后，分別給觸摸屏與無線通訊終端供電

2.PLC與達泰無線設備的接線

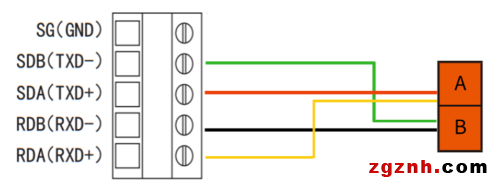

FX3U通訊口使用485BD模塊，因?yàn)镕X3U-485BD口是四線制的，所以需要將RDA和SDA短接接入A（485+,CN2-4），再將RDB和SDB短接接入B（485-,CN2-5）。

plc無線通訊,485無線傳輸通訊模塊,三菱plc無線模塊,多臺PLC無線通訊,plc實現無線通訊,遠程無線通信,plc和觸摸屏通訊,西安達泰電子,PLC無線通訊方案

五、威綸通觸摸屏主站設置

1.系統參數設置

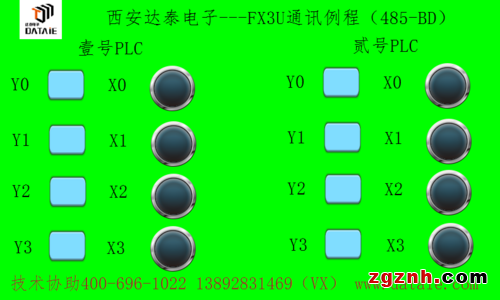

2.觸摸屏畫面制作



3.1號從站設置

略

4.2號從站設置

略

六、三菱PLC從站設置

1.PLC的設置

略

2.PLC站號的設備

略

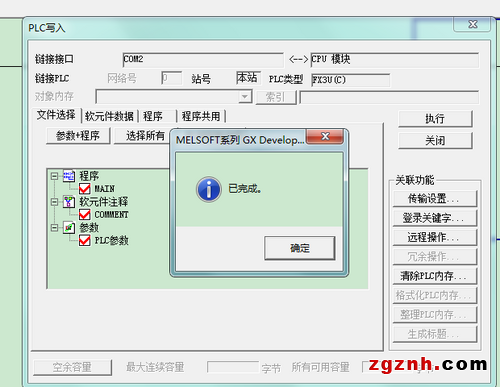

3.將程序下載到PLC

plc無線通訊,485無線傳輸通訊模塊,三菱plc無線模塊,多臺PLC無線通訊,plc實現無線通訊,遠程無線通信,plc和觸摸屏通訊,西安達泰電子,PLC無線通訊方案

七、無線通訊測試

威綸通觸摸屏和FX3U分別接1塊DTD435MC-V96

通過外部給1號站和2號站X點信號，看觸摸屏對應的點是否有亮，如果點亮，表示通訊正常。

通過觸摸屏上面的按鈕給1號站和2號站Y點信號，看FX3U對應的Y點是否有亮，如果點亮，表示通訊正常。

八、用戶應用

◆ 山東聊城陽谷電纜有限公司，PLC到觸摸屏，200米
◆ 天津市寶鑫消防設施檢測有限公司，三菱FX與Q型PLC之間，30M
◆ 天津科技大學，威綸屏和PLC，200米
◆ 唐山冀東水泥股份有限公司，PLC與威綸屏，300米
◆ 吉林碳素廠，行車與地面PLC之間無線通訊
◆ 濰柴動力股份有限公司，威綸觸摸屏和5臺PLC無線通訊，300米
◆ 盤錦晨通鍋爐有限公司，觸摸屏到PLC，200米
◆ 山東臨工工程機械有限公司，生產線輔料加注機工位數據無線傳輸至觸摸屏
◆ 張家港神鹿機械有限公司，三菱FX3U與威綸通觸摸屏的無線通訊
◆ 蘇州炬鼎工業爐有限公司，觸摸屏與PLC之間無線通訊
