深圳市誠控電子16位多通道信號數據采集模塊RS485隔離CK-8150簡介：
DAM模塊全新升級更換新版外殼，安裝簡易;使用標準的modbusRTU通信協議，可以對接多種串口軟件，應用廣泛，通信簡單方便，新添加模塊做主站，自定義讀取，滿足各種需求，添加數據導出功能，實用性更加強大。內置雙看門狗，不死機，穩定運行。
提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

CK-8150是全新一代基于嵌入式系統工業級模擬量輸入模塊，CK-8150可以采集15路單端信號；模塊采用美國ADI高性能16位AD芯片，采集測量精度±0.1%。模塊配置有隔離的RS232接口，方便與PC或PLC通信；模塊配置有隔離的RS485接口，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

CK-8150采用先進高效的光電+磁隔離技術，電源、通訊、信號輸入三端隔離，有效保障數據采集的速度、可靠及安全。

CK-8150是工業級模擬量輸入數據采集模塊，可采集15路單端信號；模塊采用高性能24位AD芯片，測量精度±0.1%。模塊具有低溫飄，線性度高，一致性好；使用方便等特點；適用于采集工業現場的各種電壓/電流信號，為現場數據采集提供一種穩定且低成本的采集產品。

模擬量信號采集模塊是一款將遠程現場的模擬量信號采集至計算機的設備，其利用RS-485總線作為數據通信線路，提供模擬量轉485功能，能夠同時將八路模擬量輸入至模塊，并通過RS-485總線傳輸至計算機。

在工業現場，我們會安裝很多的各種類型的傳感器，如壓力的、溫度的、流量的、聲音的、電參數的等等，受現場環境的限制傳感器信號如壓力傳感器輸出的電壓或者電流信號不能遠傳或者因為傳感器太多布線復雜，我們就會選用分布式或者遠程的采集卡(模塊)在現場把信號較高精度地轉換成數字量，然后通過各種遠傳通信技術(如485、232、以太網、各種無線網絡)把數據傳到計算機或者其他控制器中進行處理。這種也算作數據采集卡的一種，只是它對環境的適應能力更強，可以應對各種惡劣的工業環境。

如果是在比較好的現場或者實驗室，如學校的實驗室，就可以使用485采集卡。和常見的內置采集卡不同，外置數據采集卡一般采用485接口，因此，外置數據采集卡主要指485數據采集卡

數據采集卡，絕大多數集中在采集模擬量、數字量、熱電阻、熱電偶，其中熱電阻可以認為是非電量(其實本質上還是要用電流驅動來采集)其中模擬量采集卡和數字量采集卡用得是最廣泛的。

產品特性：

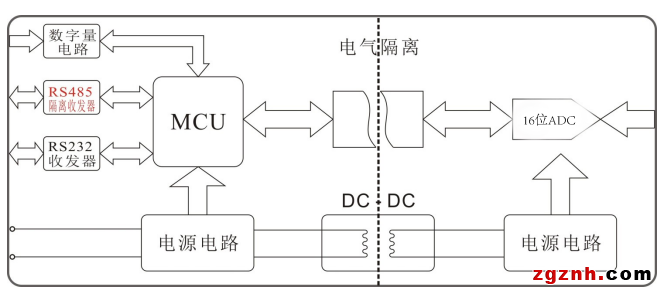

模塊工作原理圖：

 輸入輸出隔離

產品針對工業應用設計：通過DC-DC變換，實現測量電路和主控電路電源隔離；同時控制單元與通訊單元采用光電隔離技術實現電氣隔離，達到電源、通訊、采集三端隔離的目的；有效保障數據采集可靠及安全。

 通信隔離

產品采用RS485/RS232隔離電路，將通信與系統單獨隔離開，消除通信設備之間共模干擾。

 浪涌保護

模塊配有瞬態抑制電路，能有效抑制各種浪涌脈沖，保護模塊在惡劣的環境下可靠工作。

 Custom-ASCII數據格式

使用Custom-ASCII命令讀取模塊數據時模塊直接以ASCII碼返回轉換結果，其單位為量程單位，如：量程是0～20mA，那么返回數據的單位為mA，下面以列表舉例說明：

CK-8150配置有1路RS232與1路RS485，RS232可以直接與電腦連接，RS485可以單個與PLC或其它主機連接，也可以多個模塊組網后與PLC或其它主機連接。

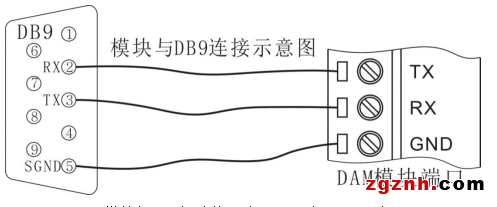

DAM系統模塊RS232接口為標準RS232接口，符合相關規范，可以直接與電腦或其它標準RS232接口連接，其連接方式為交叉連接法，即模塊TX與電腦RS232的RX連接，模塊RX與電腦RS232的TX連接，模塊232GND與電腦RS232的SGND連接。

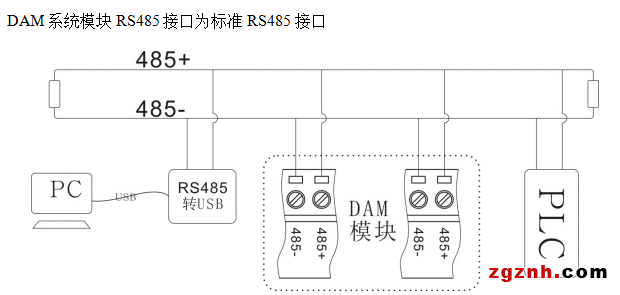

 RS485連接

模塊通信模式通常為主從模式（一問一答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。

模塊也可以通過命令將模塊設置為模塊主動模式（模塊主動發送數據給主機），時間間隔可由用戶設置，主動發送數據時間范圍為：100～999999mS。此模式不能應用于多模塊組網工作，否則將引起總線沖突。

 通信地址

模塊通信地址范圍為01～FF(1～255)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

 通信速率

模塊RS232/RS485支持波特率： 1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

 通信協議

DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如地址（0x01～0xFF）、波特率（1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps）、校驗和狀態、開啟或關閉通道等。在條件允許的情況下，用戶還可以通過ASCII命令對模塊進行現場校準。

 Modbus技術已成為一種工業標準。其通訊主要采用RS232，RS485等其他通訊媒介。它為用戶提供了一種開放、靈活和標準的通訊技術，降低了開發和維護成本。 Modbus通訊協議由主設備先建立消息格式，格式包括設備地址、功能代碼、數據地址和出錯校驗。從設備必需用Modbus協議建立答

       Modbus技術已成為一種工業標準。它是由誠控電子有限公司制定并開發的。其通訊主要采用RS232，RS485等其他通訊媒介。它為用戶提供了一種開放、靈活和標準的通訊技術，降低了開發和維護成本。

       Modbus通訊協議由主設備先建立消息格式，格式包括設備地址、功能代碼、數據地址和出錯校驗。從設備必需用Modbus協議建立答復消息，其格式包含確認的功能代碼，返回數據和出錯校驗。如果接收到的數據出錯，或者從設備不能執行所要求的命令，從設備將返回出錯信息。

    Modbus通訊協議擁有自己的消息結構。不管采用何種網絡進行通訊，該消息結構均可以被系統采用和識別。利用此通信協議，既可以詢問網絡上的其他設備，也能答復其他設備的詢問，又可以檢測并報告出錯信息。

    在Modbus網絡上通訊期間，通訊協議能識別出設備地址，消息，命令，以及包含在消息中的數據和其他信息，如果協議要求從設備予以答復，那么從設備將組建一個消息，并利用Modbus發送出去。
