1 口隔離型RS-485與1口隔離型RS-232及PoE供電的微型串行端口轉換器

簡介:

泓格推出一系列tGW-700/tDS-700微型模塊后，受到熱烈回響，因此繼續以研發、創新的精神，來擴展模塊新功能以滿足用戶的各項應用需求。tSH-724i是微型串行端口轉換器，具有 "Baud Rate 轉換功能"及"Modbus RTU/ASCII 轉換功能"。還內建有 Web Server 提供了直觀的網頁管理界面，讓使用者輕松且快速的設置參數，不需記憶指令。還新增有3000 VDC 隔離保護及+/-4 kV靜電放電保護技術的設計，能夠保護模塊及設備避免受到過電壓的傷害。

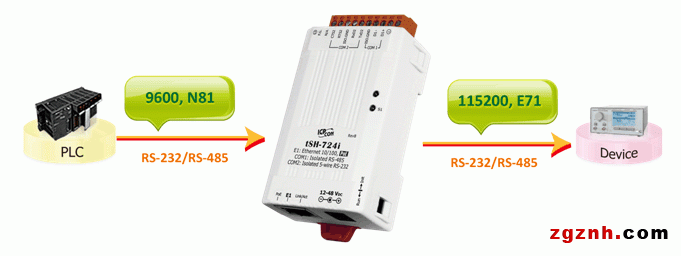

● Baud Rate 轉換功能: 此功能允許單一的Master設備與Slave設備使用不同Baud Rate及Data Format來做通訊。在 Raw Data 模式下，適用于多數不需轉換查詢-響應的協議(半雙工)，例如，DCON。當 Data Size 是小于每個串行端口內建的512 bytes buffer 大小時，也可執行全雙工通信。

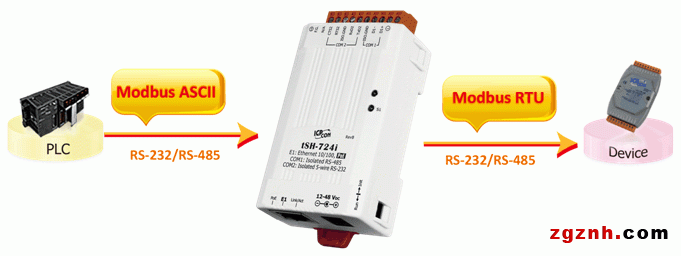

● Modbus RTU/ASCII轉換功能: 此功能允許單一的Modbus RTU/ASCII Master設備與單一的Modbus RTU/ASCII Slave設備使用不同協議、不同Baud Rate及不同Data Format來做通訊。

功能:

o 支持 Baud Rate轉換功能

o 支持 Modbus RTU/ASCII 轉換功能

o Raw Data模式適用大多數的查詢-響應協議

o 提供精簡網頁服務器來配置組態設定 (HTTP)

o 雙電源輸入: PoE (IEEE 802.3af, Class 1)及DC插孔輸入

o 體積小與低功率消耗

o 適用于嚴苛環境的看門狗設計

o 串行端口有3000 VDC 隔離及+/- 4 kV 靜電放電保護

o eSearch Utility支持 Windows XP/7/10/2016操作系統 (32-/64-bit)
