1 口隔離型RS-485與2 口隔離型RS-232及PoE供電的微型串行端口分享器

簡介:

泓格推出一系列tGW-700/tDS-700微型模塊后，受到熱烈回響，因此繼續以研發、創新的精神，來擴展模塊新功能以滿足用戶的各項應用需求。tSH-734i是微型串行端口分享器，具有 "Baud Rate 轉換功能"、"Modbus RTU/ASCII 轉換功能" 及 "二個Master設備共同存取單一Slave設備功能"。還內建有 Web Server 提供了直覺式的網頁管理界面，讓使用者輕松且快速的設置參數，不需記憶指令。還新增有3000 VDC 隔離保護及+/-4 kV靜電放電保護技術的設計，能夠保護模塊及設備避免受到過電壓的傷害。

二個Master 設備存取 Slave設備功能: 此功能允許二個 Master 設備連接到不同串行端口來存取Slave 設備。Modbus 模式可以用來轉換Modbus RTU/ASCII 協議，而Raw Data模式可以用于DCON 或其它查詢-響應協議。然而不同Baud Rate 及不同Data Format 也可以用于不同的串行端口。若當二個Master設備所請求的訊息相同時，內建Cache功能將會除去重復的請求訊息來減少Slave設備的串行端口通訊負擔。

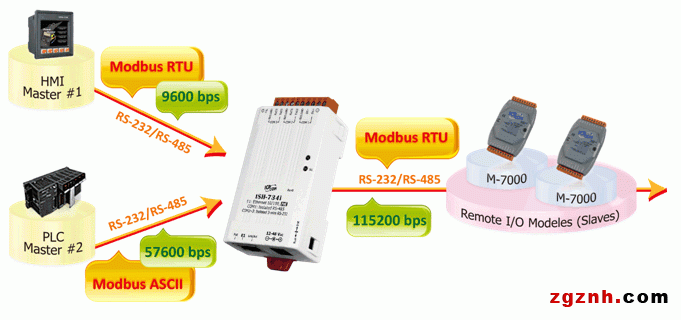

● 二個 Master設備存取Slave設備功能 (Modbus 協議及Baud Rate轉換功能)

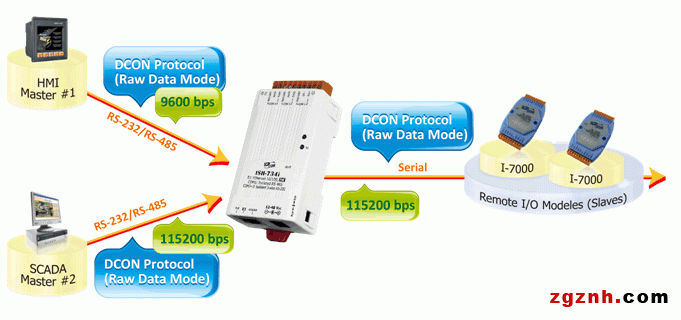

● 二個 Master設備存取Slave設備功能 (在Raw Data模式下Baud Rate轉換功能)

功能:

o 支持 Baud Rate轉換功能

o 支持 Modbus RTU/ASCII 轉換功能

o 支持 二個Master設備存取 Slave設備功能

o Raw Data模式適用大多數的查詢-響應協議

o 提供精簡網頁服務器來配置組態設定 (HTTP)

o 雙電源輸入: PoE (IEEE 802.3af, Class 1) 及DC插孔輸入

o 體積小與低功率消耗

o 適用于嚴苛環境的看門狗設計

o 串行端口有3000 VDC 隔離及+/- 4 kV 靜電放電保護

o eSearch Utility支持 Windows XP/7/10/2016操作系統 (32/64-bit)
