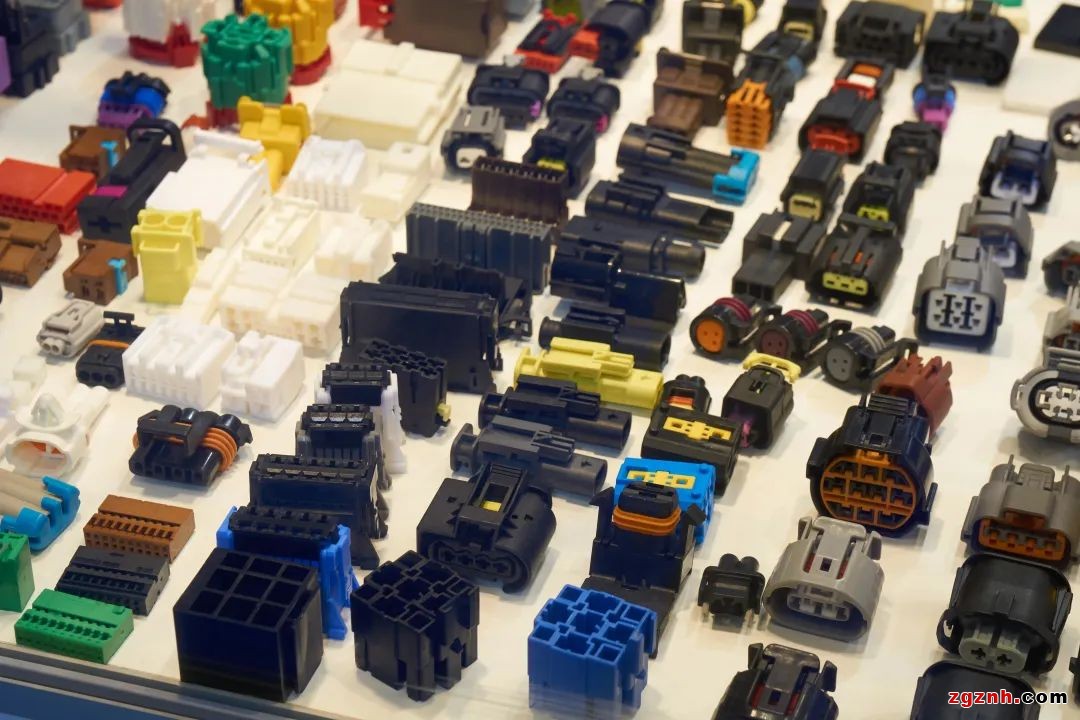

接線端子是用于實現電氣連接的一種配件產品，工業上劃分屬于連接器。隨著工業自動化程度越來越高和工業控制要求越來越嚴格、精確，接線端子的需求量逐漸加大。
在新能源汽車行業，它的應用顯得尤為重要。汽車端子的主要功能是提供穩定的電氣連接，以確保汽車電氣系統的正常運行；它的質量直接接影響到汽車電氣系統的穩定性和安全性。
明治傳感器在端子引腳切疊機中的應用
1、物料上料有無檢測
電感型接近傳感器 TLF12-04NO
場景需求：
此工位位于檢測設備前流道，傳感器安裝在此確認是否有物料存在，從而輸出流線啟動信號，此工位治具轉動速度快，要求傳感器開關頻率高，重復精度要求0.5mm
解決方案：
1.采用明治電感型接近TLF12-04NO，為增強距離型電感式接近接近開關，檢測距離較遠，為4mm
2.重復精度為檢測距離的5%，僅0.02mm，開關頻率為300Hz
3.檢測方式為非接觸式，不會磨損和損傷物料
4.靈敏度高，產品使用壽命可長達8年
5.防護等級高，IP67具有優異的耐水和耐油性能
2、機構運動到位檢測
槽型傳感器 SR-304NA-SW
場景需求：
安裝傳感器檢測直線電機運動位置到位，機構運作速度快，為保證精準定位，要求傳感器的重復精度高,響應速度快
解決方案：
1.這款槽型傳感器擁有優異的抗干擾性能，采用對射型檢測原理，穩定性佳
2.響應速度小于0.3ms，檢測精度高，重復精度僅為0.01mm
3.輸出模式可供選擇，接線方便

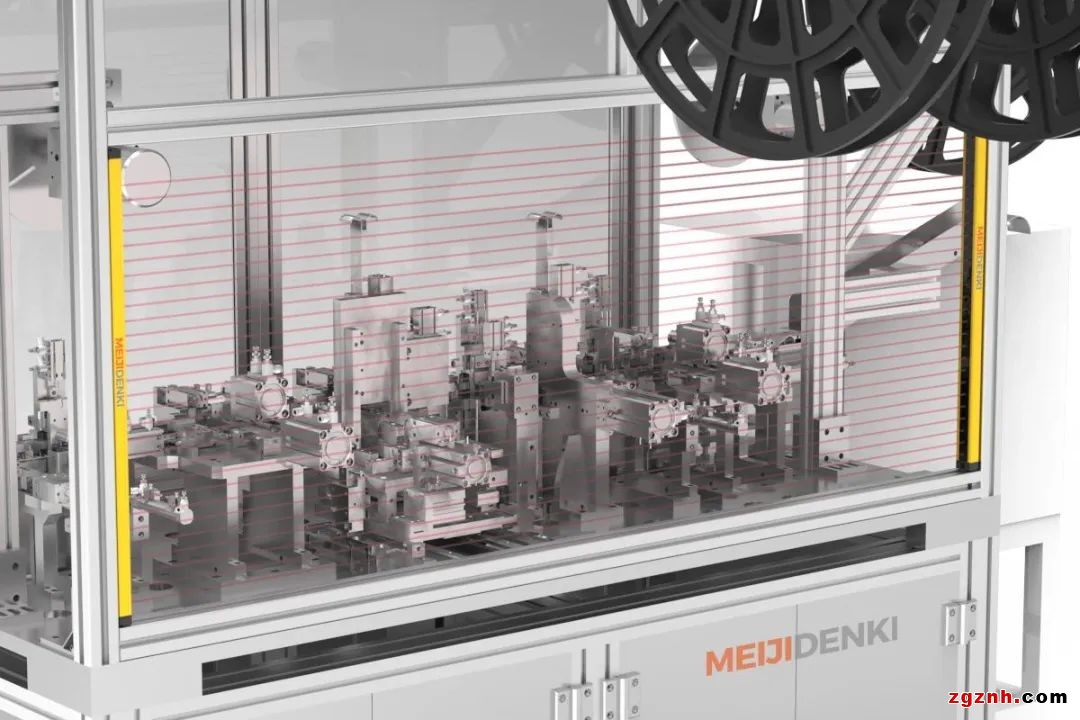

3、區域安全防護
安全光幕 BZL20-T1606NC
場景需求：
需要安裝安全保護裝置，防止人員誤入設備工作區域導致傷害
解決方案：
1.采用安全光幕BZL系列進行區域防護，性價比超高，抗設備電磁干擾強
2.人性化結構設計，操作簡單
3.防護等級IP65滿足多種場景及多種工作環境
4.多種間距和多種軸數可供選擇，包括10mm，20mm，40mm，這里需要避免肢體誤入，我們推薦選擇20mm光軸間距
5.毫秒級響應時間，一旦人體進入立刻發送信號驅動機器暫停，可有效保證不小心進入危險區域中的人員的安全

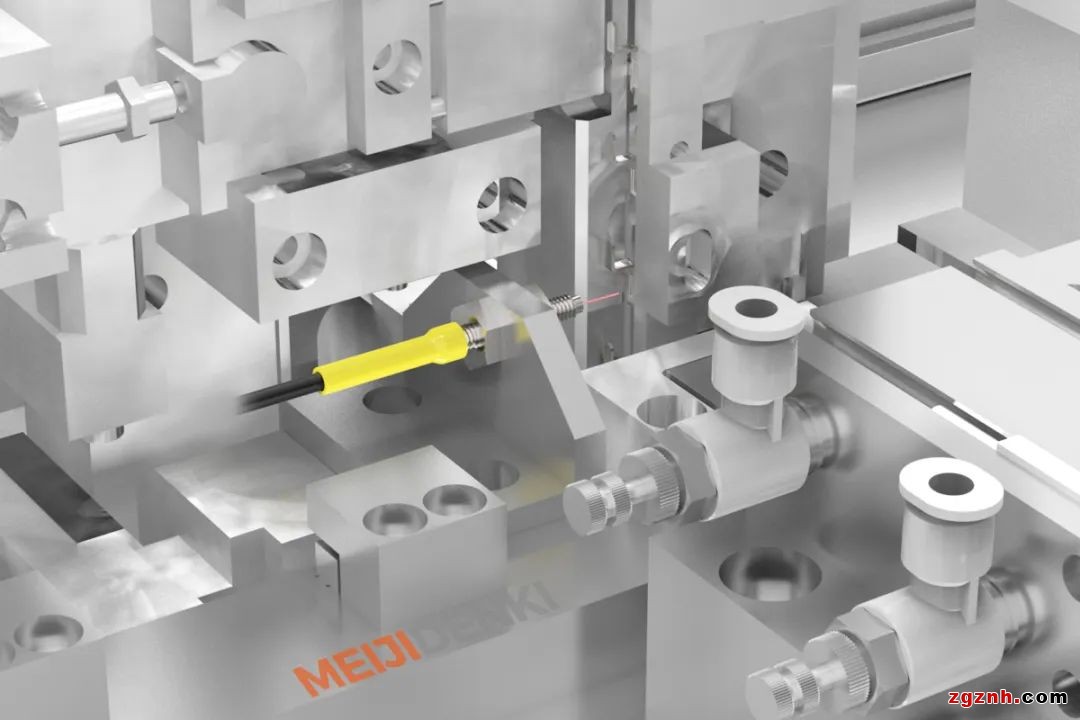

4、端子引腳到位感應
光纖傳感器 放大器PG1-N & 元件PD-32
場景需求：
此工位位于端子組合工藝前端，傳感器在此檢測端子引腳是否存在，輸出流線啟動信號，驅動設備氣缸動作完成引腳和端子的組合。
解決方案：
1.采用光纖傳感器（光纖放大器+元件組合）
2.PG1-N自帶4檔速度調節，4頻道防光干擾，雙輸出自由切換，調試便捷
2.PD-32為高精度漫反射光纖元件，尺寸小巧安裝位置自由度高，可輕松檢測微小物體，可較好適配檢測體積小巧的引腳

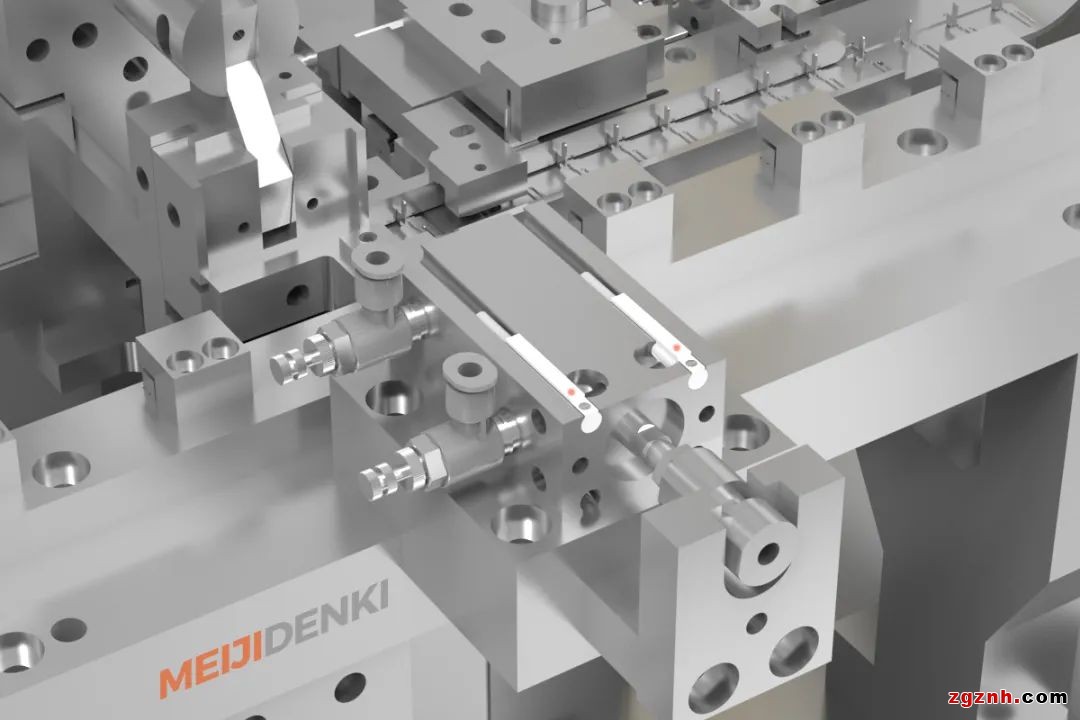

5、氣缸運動到位檢測
氣缸傳感器 MR-C80系列
場景需求：
安裝傳感器在此檢測推進氣缸運動位置是否到位，氣缸運動速度快，因此要求傳感器的響應速度快，達到微秒級
解決方案：
1. 使用定位精度高的氣缸傳感器MR系列，性能可靠，具有突波吸收保護功能
2.最大開關切換頻率可達1000Hz
3.耐振動/耐熱(耐溫最高可達85℃)，避免惡劣環境帶來的干擾
4.IP67防護等級，防水防塵性能佳
6、引腳計數
光纖傳感器（放大器+聚焦鏡+元件組合）
場景需求：
傳感器裝在此工位檢測成品的引腳數量是否合格,驅動設備剔除引腳數量不達標的不良品；需要在1ms內完成7個引腳的計數
項目難點：
由于引腳尺寸小，引腳間間距較小，需要放大器響應速度快，要求光纖光斑尺寸小
解決方案：
1.采用光纖傳感器（光纖放大器+元件+聚焦鏡組合方案）
2.PG1-N放大器，自帶4檔反應檔位調節，4頻道防光干擾，雙輸出可自由切換，高速響應模式，可快速檢測物料
3.PD-C310-35FA光纖元件為同軸高精度型光纖，尺寸M3，可輕松檢測微小物體
4.PF-6D為高品質聚焦鏡，外殼采用鋁材質、鏡頭采用玻璃材質，尺寸小巧易安裝

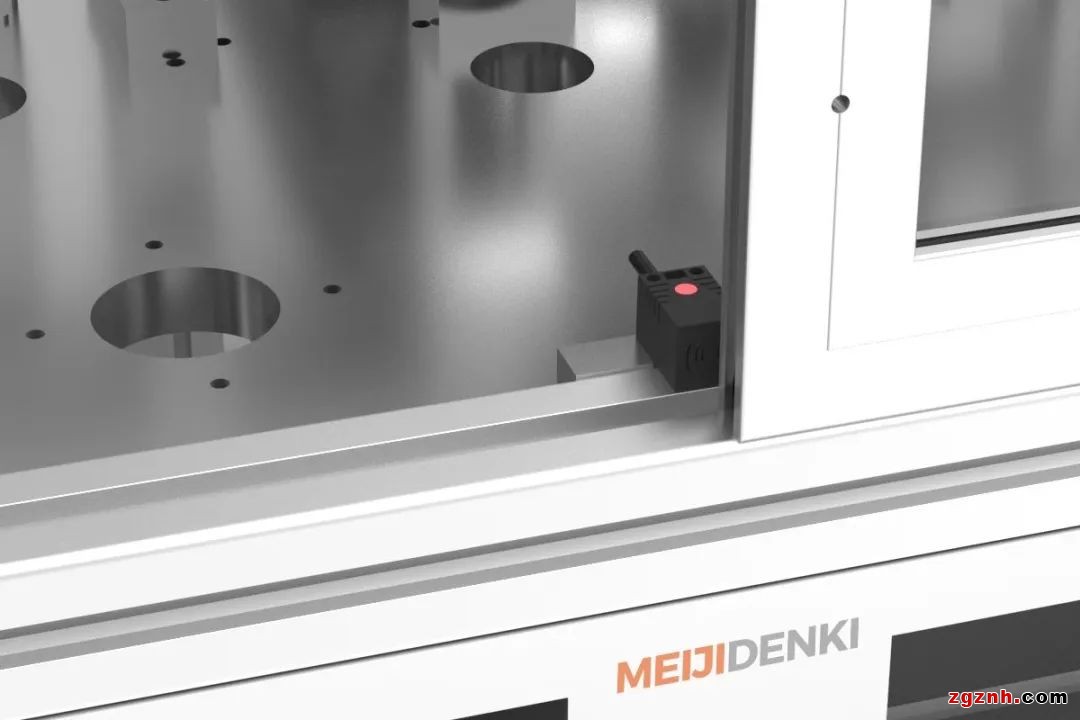

7、檢測防護門是否閉合
接近傳感器 TQN17-08NO
場景需求：
防止員工隨意開門以保護員工安全為第一要點，因此需要在防護門上安裝傳感器，用于檢測設備門是否關緊；檢測距離要求6mm；重復精度要求在2mm以內
解決方案：
1.采用非埋入型電感式方型接近TQN17-08NO，腰型安裝孔，安裝簡單，性價比相對其他類型的接近要高很多
2.TQN17-08NO檢測距離最高為8mm±10%
3.重復精度為0.08mm
