什么是Hypervisor？

其實這是一項IT的虛擬機（Virtual Machine）,其目的是在一個硬件處理器上運行多個操作系統，以發揮其各自的優勢和功能，Hypervisor技術是建立在當前的CPU多核處理器基礎上，對于不同的核，運行不同的操作系統，因為，不同的操作系統有其各自的優勢。

為什么要開發Hypervisor技術？

傳統上，市場咨詢類公司，都是按照產品來定義并分析市場的,PLC和工業PC被劃分為兩個不同市場，傳統的PLC并不運行操作系統，而是借助于硬件直接的執行，但是，功能就無法做到比較強。因此，后續發展基于實時操作系統（Real-Time Operating System）的控制器，這類操作系統非常擅長處理實時控制任務，像高速I/O采樣、高速響應的控制任務如運動控制，而通用操作系統（General Purpose Operating System）如Windows、Linux，他們通常欠缺實時性，但是，他們在圖形圖像、仿真軟件方面很強，而且，可視化方面的設計也很強，如圖1所示，Hypervisor集成了RTOS和GPOS的能力。

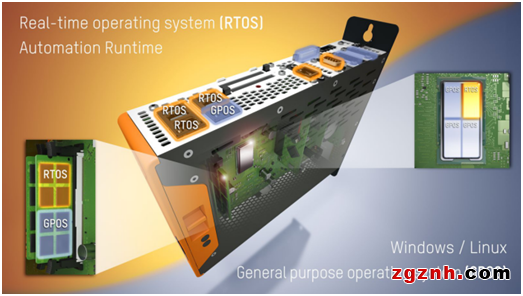

圖1-Hypervisor無縫集成RTOS和GPOS

在過去，很多用戶經常配置多個設備，一個PLC用來做實時任務，一個PC用于處理非實時任務如HMI的畫面顯示（如三維動畫、動態計算的趨勢圖），甚至為了單獨處理視覺任務再增加一個PC。隨著芯片朝著多核架構進一步發展，以及更為迫切的集成處理，Hypervisor作為一個更為便利的解決方案，被貝加萊這樣的領先自動化廠商采用，應用于全新的控制與計算架構設計。

貝加萊Hypervisor的優勢

貝加萊的Hypervisor通常運行于工業PC如APC 系列工控機，通常采用多核的如Intel Core-i系列、Atom Apollo Lake處理器，或者Panel PC系列產品上，Hypervisor同樣是在Automation Studio中進行配置，并將實時任務分配給貝加萊的Automation Runtime，將存儲、圖形計算等任務分配給Windows/Linux系統，如圖2所示，在貝加萊的Hypervisor中支持Automation Runtime Embedded系統和Windows/Linux開放的通用操作系統。

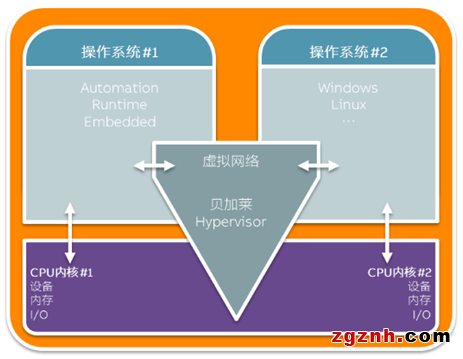

圖2-貝加萊Hypervisor內部架構

它有以下幾個顯著的優勢：

※無縫集成：在一個硬件與軟件架構下實現實時任務與非實時任務的無縫集成；

※實時能力：實時任務與Windows/Linux任務通過多核間的通信連接，極速響應；

※穩定可靠：Hypervisor由于內嵌于CPU核中，其穩定性可靠性超越傳統的軟架構系統；

※成本優勢：將控制器與HMI、工業PC在一個設備中集成，降低了系統硬件成本。

典型應用場景-邊緣計算

隨著智能制造、工業物聯網應用的興起，實現其應用的邊緣計算（Edge Computing）架構成為了當前工業的熱點，邊緣計算是在傳統控制任務基礎上，通過數據的連接，設備可以實現更為全局的優化、調度、策略性任務，這些任務不同于基于信號的控制，而是基于更多信息的集成，其數據類型、所需的任務處理更適合于Windows/Linux這樣的架構來實現，包括機器學習、本地智能推理這樣的高動態任務，同時，它計算的結果又需要高動態的反饋給RTOS去指揮機器人、電機、液壓等執行機構的運行，因此，采用Hypervisor可以構建一個本地的邊緣計算架構，如圖3是一個典型的邊緣計算架構。

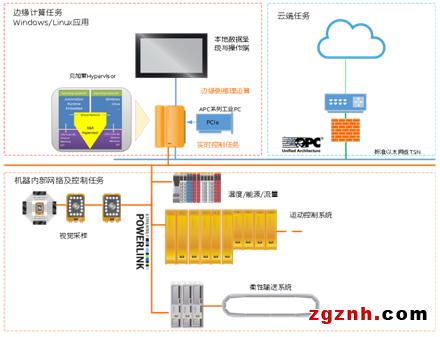

圖3一個典型的應用場景

在邊緣計算場景中，它包含了眾多的應用需求：

※大容量的本地數據存儲；

※整線OEE統計、能源分析；

※質量分析與優化應用；

※預測性維護應用場景；

※專業工藝數據分析工具與應用；

※連接至云端應用系統的交互；

※整線監控與商業智能；

Hypervisor的應用場景舉例

1分布式儲能系統的架構

在分布式儲能系統中，由一個支持Hypervisor的工業PC，即APC910，來實現整個系統的運行，包括通過CAN/ModbusTCP、POWERlink等電池架、逆變器、I/O控制等任務，以及運行于Linux系統的儲能系統管理、計量、分析、趨勢圖、報警、日志，以及云平臺連接、樓宇控制和遠程維護等管理任務的應用，如圖4所示的應用架構。

圖4-基于Hypervisor架構的分布式儲能系統

同時，在該系統中，每天會需要存儲40MB+的數據，并應用于Linux平臺的數據分析軟件做學習與優化。

2注塑機高端大氣的HMI設計

Windows/Linux在處理顯示任務方面超級強大，而且，有大量IT人員開發的各種控件，如果用在機器顯示與操作上，那真的是可以讓機器“高端大氣上檔次”，所以貝加萊推出mappVIEW后，非常受到用戶的歡迎，它支持動畫、視頻、PDF文件、以及各種IT控件顯示技術，在圖5中，采用Hypervisor技術的Smartmold 9控制器中，mappView開發的畫面運行于Windows上，精美、流暢。同時，mappPLASTIC、mappHydraulic、mappAxis等實時任務同樣運行于Smartmold 9控制器上，實現了機器控制與Windows HMI的完美融合。

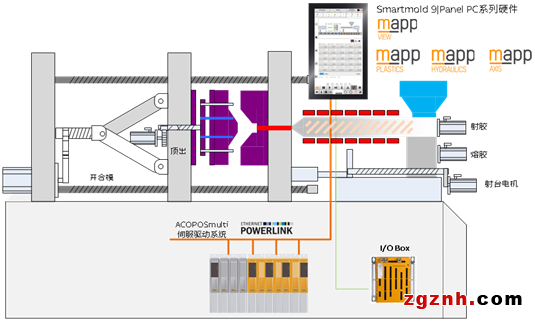

圖5-注塑機的mappView應用場景

其實，除了在mappVIEW這樣的HMI處理中，可以采用Hypervisor這樣的技術外，其實，對于整個注塑機的最佳參數獲取，完全可以基于這個架構來實現。
